羅茨往復真空機組簡介
       羅茨往復真空機組是一種以羅茨真空泵為主泵，立式無油往復泵為前級泵串聯而成的高、中真空獲得的應用產品。既克服了往復真空泵極限真空度低，又保存了羅茨真空泵的大抽氣量，同時具有以下特點：

      1、電機功率小，能耗低。
      2、較高真空下抽氣速率大，效率穩定。
      3、無污染，冷卻水可循環使用，減少污水處理成本。
      4、氣體流經部分無潤滑油，方便尾氣回收。
      5、極限真空度高，真空性能長期切比較穩定。
      因?yàn)槠錃怏w流經部分無污染，使得所抽氣體可得到二次回收，避免了因?yàn)榉悬c(diǎn)、壓強、溫度等因素使得還未凝結的氣體直接排放。間接的有利于環保治理。被廣泛的應用在化工行業的真空蒸餾、真空蒸發、脫水結晶；食品行業的冷凍干燥，醫藥行業的真空干燥等工藝過程中。

      羅茨往復真空機組的使用注意

      羅茨往復真空機組可應用在抽速30-2500L/S（升/秒）的系統中，極限真空度可達到1-150pa。應用范圍廣、性能穩定，得到廣大用戶的喜愛，然使用羅茨往復真空機組應避免在以下情況中使用，否則可能造成設備的損壞。

1、所抽氣體不含有水蒸氣、腐蝕性。
2、所抽氣體不含有粉塵等顆粒狀物品，如有，需在前端增加過濾設備。
3、安裝環境在不低于5攝氏度的室溫，不高于500%的相對濕度環境中使用。
羅茨往復真空機組部分技術參數

注：以上參數為行業標準推薦產品，具體情況需根據用戶使用條件不同、所抽氣體不同而改變配置、選型。請用戶在選購羅茨往復真空機組時準確了解使用詳情，并致電我公司銷售處，由銷售人員為您選擇合適的羅茨往復真空機組。

羅茨往復真空機組選擇注意事項

1、了解被抽除氣體的成分。
2、確定被抽除系統所需真空度，并確定真空度單位pa（帕）、Mpa（兆帕）、torr（托）
3、確定被抽系統所需抽氣量，并確定氣量單位L/S（升/秒）、m³/min（立方/分鐘）、m³/h（立方/小時）
4、如需防爆原件，請?jiān)谟嗁?gòu)前提出。
羅茨往復真空機組示意圖及其使用方法
以1臺羅茨真空泵配3臺羅茨真空泵為例

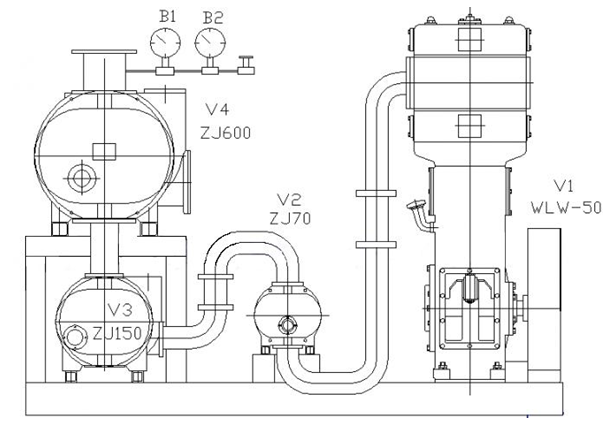

羅茨往復真空機組示意圖

      除示意圖中4臺真空泵外，還配備不同閥門、儀表、氣罐等組成V1：立式往復泵V2/V3/V4羅茨真空泵
      1.安裝前檢查設備的完整性，并熟悉所配各泵的使用說明書。
      2.將機組就位固定好底角，按要求連接管路。
      注意：在連接進氣管路時，應在機組上方管路中安裝20～40目的過濾網，防止焊渣等異物進入真空機組，在管路通過抽氣實驗并試車成功后可以將其取出。最好能夠安裝Y型過濾器。羅茨泵進氣口上方與系統連接處應安裝閥門，以便在停車時先行關閉，使機組與真空系統隔開　　
      3.機組啟動前，要檢查系統各管道是否有泄漏；往復泵啟動前要點車啟動，檢查是否卡??；啟動前還要按《羅茨真空泵使用說明書》將羅茨泵油箱及油杯內油位注至指定要求；裝配好控制柜，按電氣原理圖聯接電動機和電接點真空表；給電控柜送電前，還應遙測其絕緣電阻≮10MΩ，且機架與各電機有良好的接地；將電接點真空表B1下限調至-0.090MPa，上限至0，B2下限調至-0.096MPa，上限調至-0.098MPa，接通水源、氣源，保證各羅茨泵軸封端的冷卻效果；檢查各泵的轉動方向是否正確，做好開車前的其他準備工作。
      4.給電控柜送上電源.
      空載試車：手動啟動V1，按順序依次啟動V2、V3、V4各泵正常運轉后，依順序停V4、V3、V2、V1；
      載荷試車：手動啟動V1，預抽系統至-0.090MPa，啟動V2抽至-0.096MPa，啟動V3抽至-0.098MPa，啟動V4。系統正常工作約0.5小時后停車。停車順序同空載試車操作，關閉各閥。以上試車機組正常后，可以將轉向開關調至自動位置，按下啟動按鈕，啟動V1、抽至-0.092MPa，電接點真空表控制羅茨泵自動啟動V2抽至-0.096MPa時，自動啟動V3抽至-0.098MPa，再自動啟動V4至機組各泵正常工作20分鐘，整套機組進入正常工作狀態。（注：此為常規啟動，4級機組載荷啟動應按照訂購前所商定的操作）
      5.關機前，要關閉系統與機組聯接蝶閥，然后按停止按鈕，真空機組停止運行。
      注意：正式運轉前，請先將機組連接系統的各個閥門打開后再運行羅茨往復真空機組。
羅茨往復真空機組的維護保養、注意事項
      1、往復真空泵開機前的準備
  1.1檢查進氣管路上法蘭，接頭，閥門，不得出現漏氣。
  1.2曲軸箱內加入足夠的清潔潤滑油，油位應在上、下油位線之間。潤滑油型號，冬季用30#柴油機油，夏季用40#柴油機油。
  1.3開啟冷卻水進水閥門。
  1.4關閉進氣管閥門。
  1.5如排氣管道上有閥，打開排氣管道閥門。
  1.6用手扳動皮帶輪數轉，確認無異?，F(xiàn)象，方可啟動。
      2、往復真空泵運轉
  2.1合上電動機電源開關，驅動真空泵，泵的旋向從皮帶輪一端看為逆時針?lè)较?，必須與皮帶罩上所標相一致。
  2.2緩慢開啟進氣閥門，使泵的吸入口通向被抽容器，以免泵的啟動沖擊過大。
  2.3泵運轉中應無沖擊聲，否則應停機找出原因，進行調整修理。
  2.4各運動部位有良好的潤滑，注意是否有油壓。
  2.5冷卻水出水溫升不超過 40℃。

      3、往復真空泵停機

  3.1關閉進氣管閥門。
  3.2開啟進氣管道通大氣端閥門，用大氣沖洗真空泵腔5-10分鐘。
  3.3拉開電動機電源開關或按下停機按鈕。
  3.4在停機10分鐘后，關閉冷卻水進水閥門。
  3.5在嚴寒季節泵冷卻水必須放盡以防結冰凍裂汽缸、汽缸蓋、填料箱、水管等 。

羅茨往復真空機組日常維護檢查

      1經常檢查進氣閥和進水閥，發現泄露立即修理。
      2經常檢查三角帶的松緊度，如有過松或過緊現象，應立即調整。
      3經常檢查活塞桿的密封，如有泄露即時更換密封圈。
      4曲軸箱內的潤滑油，第一次換油在運轉100—120小時以后，以后每運轉1000—1500小時更換一次。
      5汽缸壁與活塞環、十字頭與滑輪、十字頭銷與軸套、曲板銷與連桿軸瓦等，如發現不正常磨損，應予修復。
      6清潔檢查，磨 損嚴重零件應更換。
      7在車間生產期間要求對車間的轉動設備每10天必查一次，對出現的問題當天及時解決。出現問題時盡快進行維護和保養。
